一、HX4、HXF4氨水罐呼吸阀产品说明：

   HX4、HXF4氨水罐呼吸阀是固定在储罐顶上的通风装置，用来维持储罐气压平衡，以保证罐内压力的正常状态，防止罐内超压或超真空室储罐遭受损坏，也可减少罐内液体挥发损耗。是储罐不可缺少的安全设施。HX4、HXF4氨水罐呼吸阀采用法兰的连接方式，适用温度为-28ºC～+60ºC 主要安装在储罐的顶部；采用铸钢、不锈钢的材质；制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 汽油、柴油、煤油、原油、甲苯等 。据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：甲、乙类液体的固定顶罐，应设阻火器和呼吸阀。而我国呼吸阀产品类型单一，还满足不了石油化工各部门的需求。为了解决上述问题，我公司研制开发了HX型氨水罐呼吸阀，该呼吸阀类型多，规格齐全，结构紧凑、重量轻、通风量大、泄漏小等优点。该产品有单呼阀，单吸阀，呼吸阀，各种结构形式均可与阻火器组合构造，也可配制所需的接管。

二、HX4、HXF4氨水罐呼吸阀执行标准：

制造标准：GB5908-86；SY7511-87

法兰标准：HG20592-97；JB/T78-94

检验标准：SY/T0511-1996《石油储罐呼吸阀》；API2000

三、HX4、HXF4氨水罐呼吸阀代号说明：

HX1   带接管呼吸阀 HXF1 带接管阻火呼吸阀

HX2 带双接管呼吸阀 HXF2 带双接管阻火呼吸阀

HX3 带吸入接管呼吸阀 HXF3 带吸入接管阻火呼吸阀

HX4 带呼出接管呼吸阀 HXF4 氨水罐呼吸阀

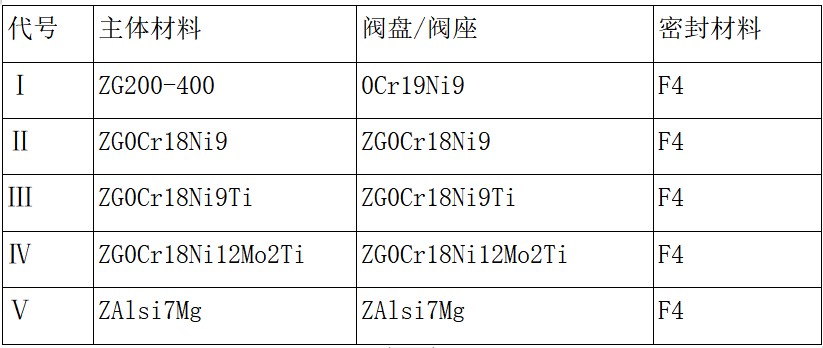

四、HX4、HXF4氨水罐呼吸阀主要零部件材料：

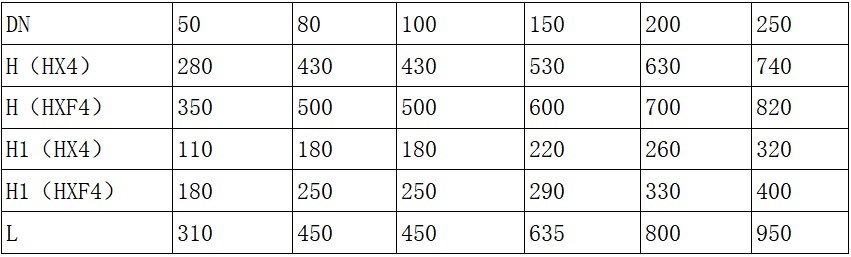

五、HX4、HXF4氨水罐呼吸阀主要连接尺寸：

六、HX4、HXF4氨水罐呼吸阀主要外形结构：



七、HX4、HXF4氨水罐呼吸阀产品维护：

1、氨水罐呼吸阀安装在储油罐的最高点，以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐，呼吸阀安装于油罐顶板中央范围内；对于罐顶需要设隔热层的储罐，呼吸阀可安装在梯子平台附近。

2、单呼阀出厂时，法兰密封面采用塑料保护盖，以免运输途中造成法兰密封面受损，货到现场安装时，务必要把法兰保护盖取掉，再垂直安装于储罐罐顶部。呼吸阀不可横放和倒置，若储罐顶部需要安装两个呼吸阀时，呼吸阀与罐顶中心应该对称安装。

3、单呼阀安装于储罐上一般使用1-3个月，需要定期检查呼吸阀正负压阀盘工作是否灵活，呼吸阀在正常工作时，会发出“吸-吸-吸”的泄压排气的声音，否则，需要将呼吸阀顶部的阀盖打开，检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢，若有及时清理干净污垢，保证导杆运行自如。阀座密封面有无磨损，如有磨损需立即更换，以保证呼吸阀的正常安全运行。

4、单呼阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当呼吸阀使用三年时间后，一般都需要更换呼吸阀内部的阀盘，导杆以及阀座的密封面，以保证呼吸阀正常工作，维持储罐的安全运行。

声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
