产品介绍

一、气动薄膜衬氟调节阀产品概述

       气动薄膜衬氟调节阀是由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。衬氟调节阀与介质接触的部位均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯,又采用聚四氟乙烯波纹管密封确保无渗漏。广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发、渗透性强等气体、液体介质的过程控制与调节。

二、气动薄膜衬氟调节阀结构特点

1、耐腐蚀阀体内腔、阀芯、阀座、阀杆均316不锈钢,能耐酸、碱,耐强腐蚀;

2、密封性能好采用聚四乙烯材质的波纹管和填料双重密封,确保无渗漏;

3、泄漏量小由于阀芯、阀座是软密封,泄漏量低于国家IV级标准;

4、采用轻小型多弹簧执行机构,体积小,重量轻,调节精度高;

5、泄漏量小于阀额定容量的0.01%;

6、回差带定位器小于全行程的1% ;

7、基本误差:带定位器:小于全行程的±1%。

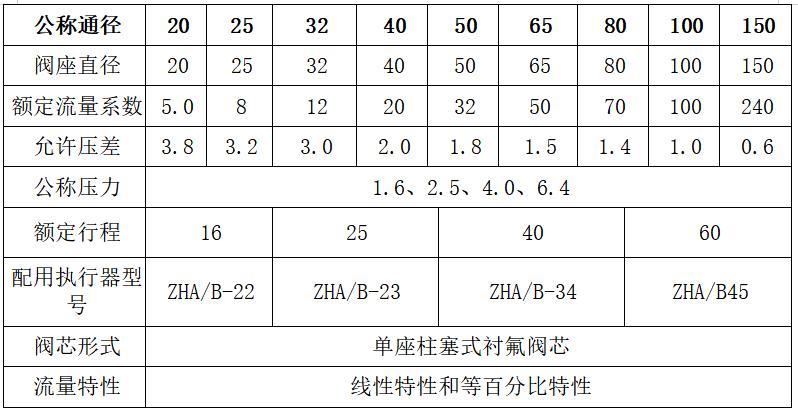

三、气动薄膜衬氟调节阀主要技术参数

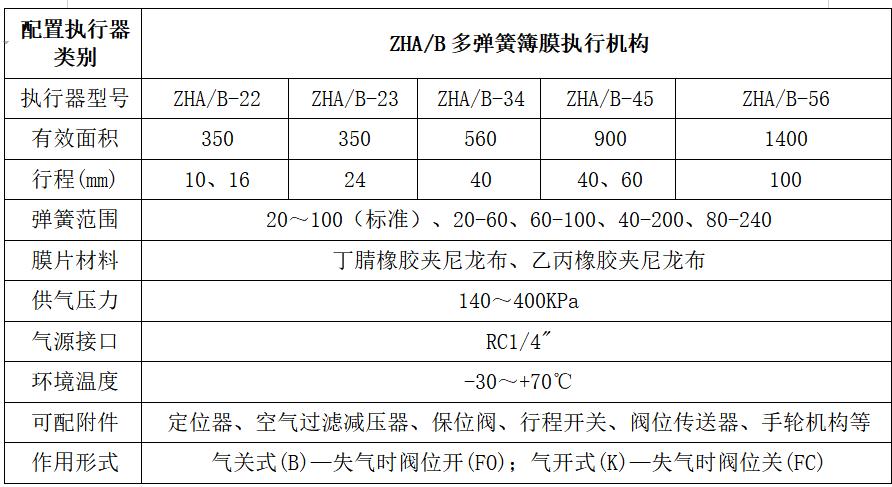

四、气动薄膜衬氟调节阀执行机构技术参数

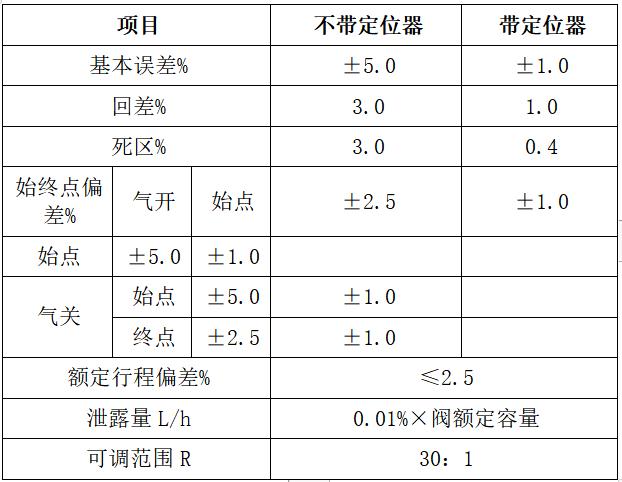

五、气动薄膜衬氟调节阀主要性能指标



六、气动薄膜衬氟调节阀主要零件材质

阀体、阀盖 ZG230-450衬F46

阀座、阀芯 304衬F46

阀杆 304衬F46

导向套 304衬F46

波纹管 不锈钢+F46

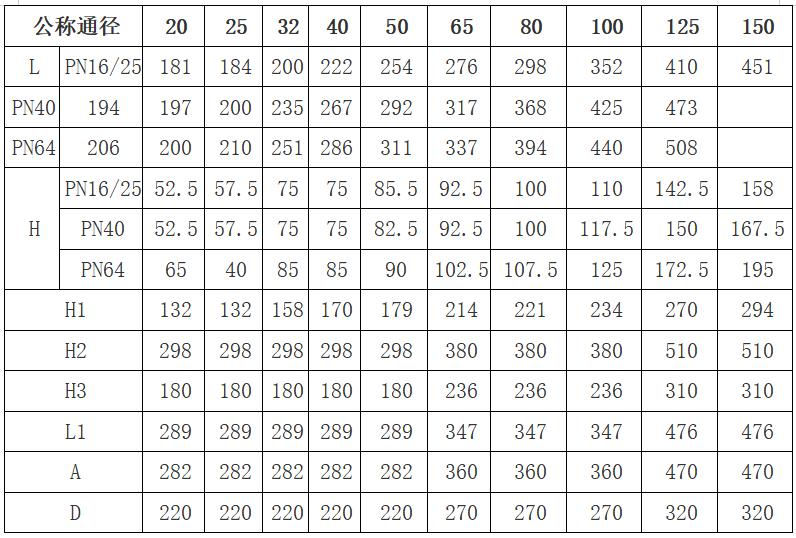

七、气动薄膜衬氟调节阀主要连接尺寸

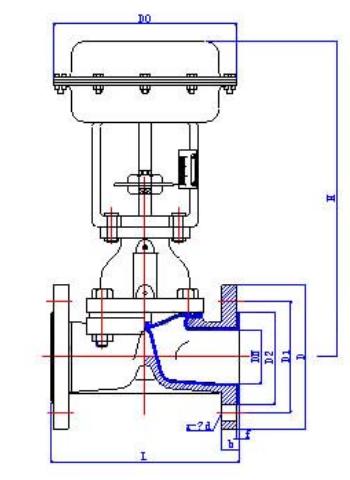

八、气动薄膜衬氟调节阀结构图



调节阀维护保养:

1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。

2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。

3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。

4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。

6、应对阀门的密封性能进行试验,确保其性能。

7、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。

8、如手轮丢失,应及时配齐,而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门,避免对其敲打,或者支撑重物等。
