一、EG41W无衬里隔膜阀产品说明：

EG41W无衬里隔膜阀本阀于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。EG41W无衬里隔膜阀是一种特殊形式的截断阀，有着弹性密封的开闭件，能够确保没有内漏；并且流线型的流道，减少压力损失。该阀没有填料函，因此没有外漏；阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。就是由气缸和隔膜阀组成，用气动执行器来带动隔膜阀的开关，通气关闭，断气则打开。从而达到管道中的介质截断功能和接通。阀内部衬不同的塑料，可抗不同程度的腐蚀介质。EG41W无衬里隔膜阀通气打开，断气则关闭，开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。EG41W无衬里隔膜阀适用温度：≤85℃、≤100℃、≤120℃、≤150℃压力等级：PN(MPa)　0.6 1.0 1.6

二、EG41W无衬里隔膜阀产品特点：

1、弹性密封的开闭件，确保没有内漏；

2、流线型的流道，使得压力损失小；

3、没有填料函，因此没有外漏；

4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；

5、隔膜可更换，维护费用低；

6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

三、EG41W无衬里隔膜阀主要零部件材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢

阀盖：铸铁、球墨铸铁、碳钢、不锈钢

衬里：无衬里、橡胶

隔膜：橡胶

阀瓣：铸铁

阀杆：碳钢、不锈钢

手轮：铸铁

四、EG41W无衬里隔膜阀执行标准：

设计与制造 GB/T12239

结构长度 GB/T12221、JB/T1688

法兰连接尺寸 GB/T4216、JB/T 78

五、EG41W无衬里隔膜阀主要性能参数：

衬里层：电火花检测

试验与检验按BS6755标准

公称压力：PN（MPa）

阀体：PN×1.5 密封：PN×1.1

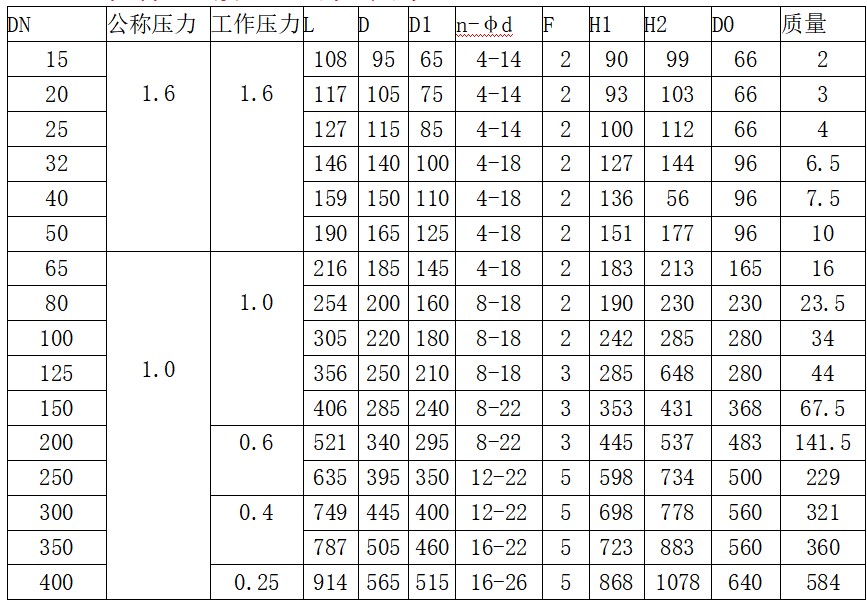

六、EG41W无衬里隔膜阀主要外形尺寸：

七、EG41W无衬里隔膜阀主要外形结构图：



隔膜阀安装使用注意事项：

1. 安装前，应仔细核对管路的运行条件及介质是否与本阀的适用范围相符，避免选用不当 而造成不必要的损失，乃至发生意外事故。

2. 除不宜应用于真空管路上，可在管路的任意位置安装作双向流动，但应确保操作和 维修的方便。

3. 安装前，应将阀体内腔清洗干净，防止污垢卡阻或损伤密封部件，并检查各部件连接螺 栓是否均布紧固。

4. 运行中必须经常检查与介质接触的部件，并按实际使用情况，定期更换易损部件。

5. 当更换隔膜时，应注意切勿将隔膜拧得过紧或过松。

6. 应用于间断性运行管路上，则在停止使用期间，应清洗与介质接触部位，以延长使用寿命。

7. 在手动操纵隔膜阀时，不得借助于辅助杠杆使阀门启闭，以免扭矩过大而损伤驱动零件或 密封部位。

8. 经经检修后的隔膜阀，在应用前，需按有关测试规定进行密封性试验合格后方能安装。
