一、国标气动浮动球阀产品概述

    国标气动浮动球阀采用新型AT/GT系列气动执行器，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。

   国标气动浮动球阀具有一秒时间切断关闭球阀，配防爆装置，可用燃气切断。是由球阀及单作用活塞式气动执行器组成，广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的流体切断控制，与自动化气动仪表配套使用。

二、国标气动浮动球阀工作原理

    国标气动浮动球阀由阀体、球体、阀轴、密封环填料、压板等零部件组成。执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓等主要零部件等构成。执行机构与阀用连接轴连接。气缸内输入气压后，作用于活塞上产生一定的推力，使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着 转动，改变阀的流通面积，达到改变通过阀内介质流量目的。

三、国标气动浮动球阀产品特点

1、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

2、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈。

3、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

4、阀杆密封可靠，由于阀杆只作旋转动运而不做升降运动，阀杆的填料密封不易破坏。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

6、切断速度快，具有一秒时间切断能力，且密封性能好，可配防爆装置，可用燃气管道切断。

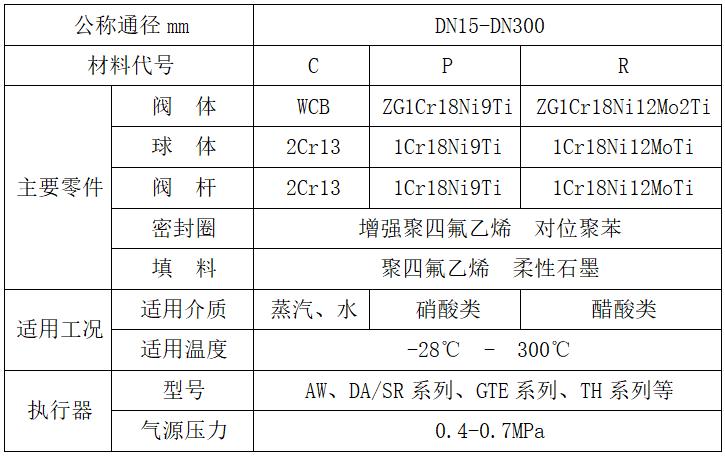

四、国标气动浮动球阀主要零件材料

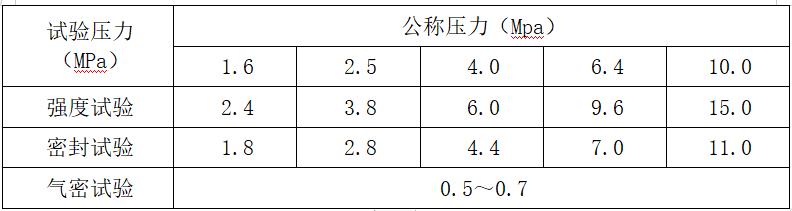

五、国标气动浮动球阀主要性能参数



六、国标气动浮动球阀主要技术参数

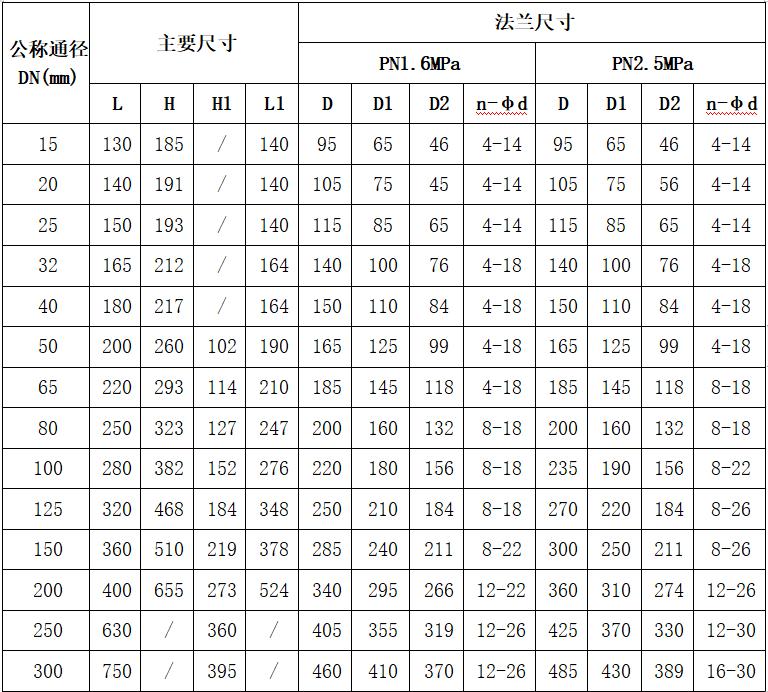

七、国标气动浮动球阀主要连接尺寸

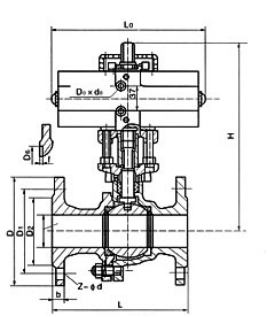

八、国标气动浮动球阀结构图



 球阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
