一、H40JFS衬胶、衬氟浮球式止回阀产品说明：

H40J浮球式衬胶止回阀于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，具有强度高、耐腐蚀性能好的特点；适用于不同工作温度和流体管路。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。

二、H40JFS衬胶、衬氟浮球式止回阀主要性能：

工作温度      ≤85℃  ≤120℃

适用介质      J：一般腐蚀性介质  F46：强腐蚀性介质

三、衬胶、衬氟浮球式止回阀主要零部件材料：

名称                    材料

阀体         灰铸铁衬橡胶、氟塑料

阀盖         灰铸铁衬橡胶、氟塑料

阀瓣         灰铸铁衬橡胶、氟塑料

阀杆         灰铸铁衬橡胶、氟塑料

四、衬胶、衬氟浮球式止回阀执行标准：

采用标准设计与制造： Q/JBGN01

结构长度：                  QB1221

法兰连接尺寸：          JB78 PN1.6MPa

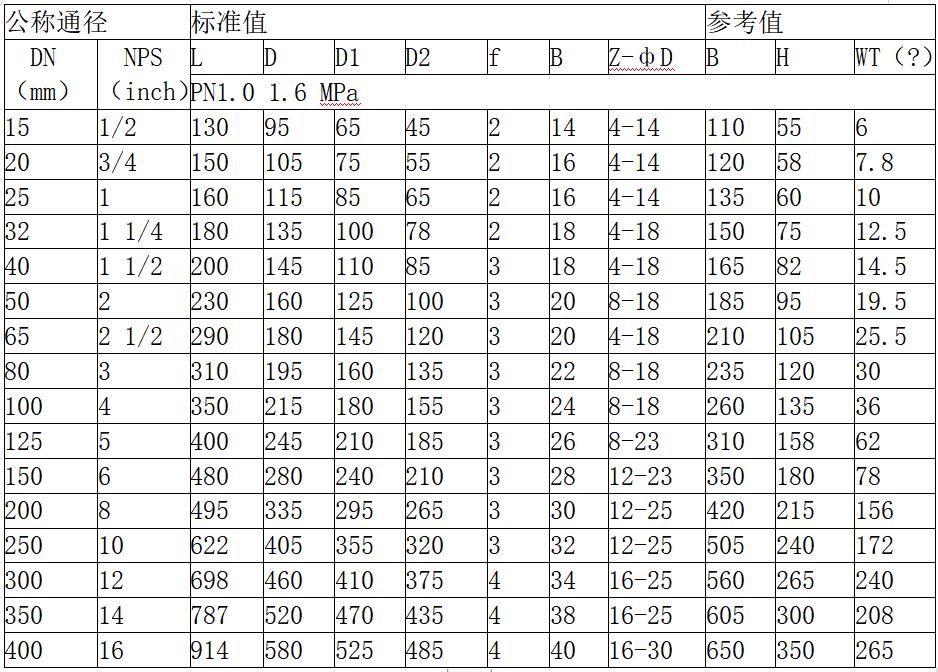

五、衬胶、衬氟浮球式止回阀连接尺寸：



七、衬胶、衬氟浮球式止回阀结构图：



止回阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
