一、电动硬密封法兰蝶阀产品概述

    电动硬密封法兰蝶阀主要由电动执行器和硬密封法兰蝶阀组装而成，蝶板采用三偏心多层次金属硬密封结构，保证阀门的密封性。密封面采用司太立合金堆积焊，有良好的耐磨损抗冲刷特性。其是以角行程的活动方式来完成阀门的开关，通过以（220V、380V）电源作为驱动，并且接受工业自动化仪表控制系统输出（4~20mA）的工业信号，推动阀杆带动蝶板的旋转（0-90°）任何开度来完成蝶阀工作。特别适用于电力行业、化工行业、制药行业、石油行业的管道上，用来作为对介质的开关和调节。

二、电动硬密封法兰蝶阀产品特点

1、本阀采用三偏心密封结构，阀座与蝶板磨损小。具有金属硬密封和弹性密封的双重优点无论在低温和高温的情况下，具有良好的密封性，以及耐腐蚀等特点。

2、密封面采用堆焊钴基硬质合金，密封面耐磨损，强度高，过流面积大，流阻小。具有双向密封功能，安装时不受介质流向的限制，不受空间位置的影响。

三、电动硬密封法兰蝶阀主要技术参数

公称通径DN(mm)  50～1200

公称压力         PN1.0、1.6、2.5MPa

连接形式         法兰式

密封形式         三偏心金属硬密封

流量特性         近似快开型

动作范围         0～90°

泄露量            按GB/T4213-92，为Kv值的10-4

基本误差        ±2.5%

回差              ±2.5%

死区              1% (可调)

可调范围         50:1

配置执行机构     可配PSQ、HQ、UNIC、361RS、HR系列角行程电动执行机构

控制方式        开关到位灯(开关两位控制)

四、电动硬密封法兰蝶阀主要零件材质

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	O型圈、柔性石墨

五、电动硬密封法兰蝶阀主要性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸气、煤气、油品等
适用温度	碳钢：-29℃～400℃ 、不锈钢：-40℃～600℃

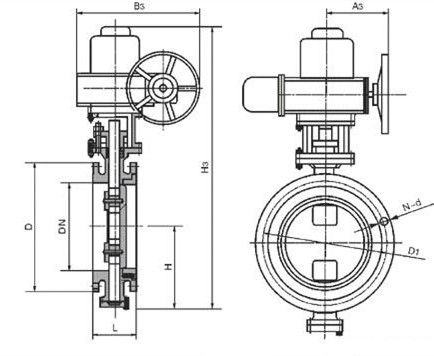

  六、电动硬密封法兰蝶阀结构图



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
