电动对夹式硬密封蝶阀主要由电动执行器和对夹硬密封蝶阀组装而成，硬密封蝶阀采用三偏心多层次金属硬密封结构，具有耐磨损抗冲刷的性能。被广泛用于冶金、电力、石油化工、制药以及给排水工业管道上作介质的管道上。通过以（220V、380V）电源电压作为驱动动力接受工业自动化仪表控制系统输出的（4~20mA）信号推动阀杆带动蝶板（0-90°）旋转来完成蝶阀的开关和调节。

二、电动对夹式硬密封蝶阀产品特点：

1、本阀采用三偏心密封结构，阀座与蝶板磨损小。具有金属硬密封和弹性密封的双重优点无论在低温和高温的情况下，具有良好的密封性，以及耐腐蚀等特点。

2、密封面采用堆焊钴基硬质合金，密封面耐磨损，强度高，过流面积大，流阻小。具有双向密封功能，安装时不受介质流向的限制，不受空间位置的影响。

三、电动对夹式硬密封蝶阀执行标准：

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000
                     GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

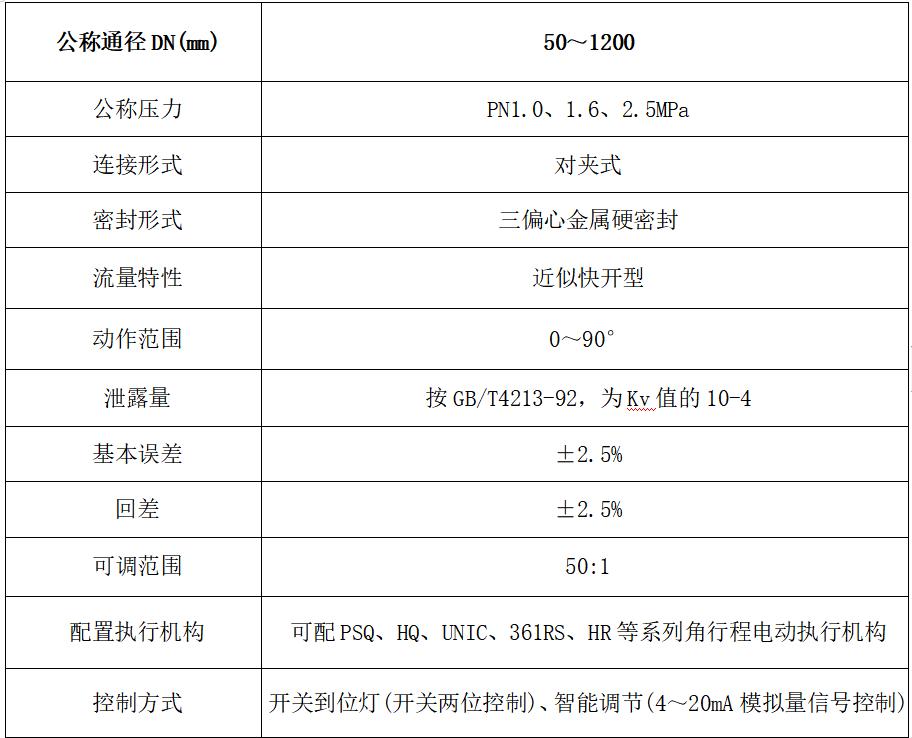

四、电动对夹式硬密封蝶阀主要技术参数：

四、电动对夹式硬密封蝶阀主要零部件材料：

五、电动对夹式硬密封蝶阀主要性能规范：

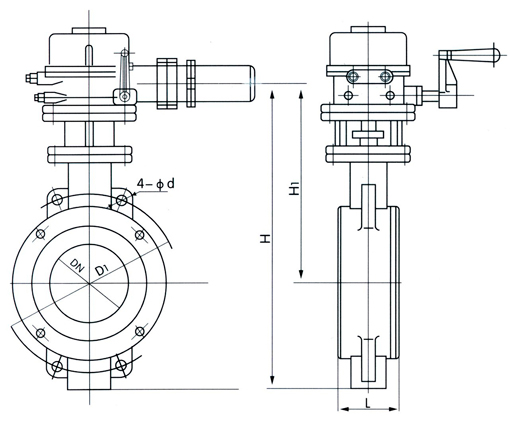

 六、电动对夹式硬密封蝶阀结构图：

蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
