U44SM角式柱塞阀|柱塞阀|角式柱塞阀|不锈钢柱塞阀|法兰式柱塞阀

2022-08-04 11:55:33      点击:
一、U44SM角式柱塞阀产品说明:

U44SM角式柱塞阀与直通式柱塞阀的工作原理完全相同,只不过是安装在管线中的位置不同,因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处,而角式柱塞阀正好装在这个部位,这样不但减少了接管弯头,安装方便,省工、省料等特点。柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封效果由柱塞与密封圈紧密配合来达到,柱塞插在两只密封圈中,密封面积远大于普通截止阀

二、U44SM角式柱塞阀工作原理:

开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损,关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

三、U44SM角式柱塞阀主要性能:

公称通径: DN15~DN400

结构形式: 柱塞角式

工作压力: 1.6MPa~4.0MPa

连接方式: 法兰

适用温度: -29ºC~+550ºC

驱动方式: 手动

阀体材质: 铸钢、不锈钢

制造标准: 国标GB、德国DIN、美国API、ANSI

适用介质: 水、油品、蒸汽等

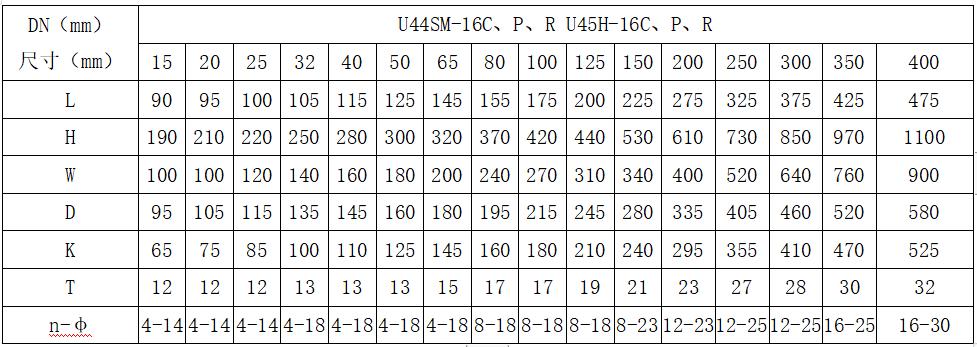

四、U44SM角式柱塞阀尺寸:

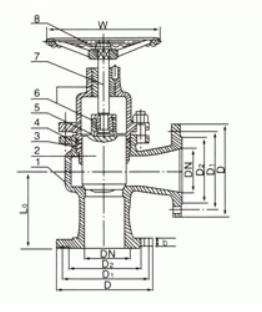

五、U44SM角式柱塞阀结构图:



声明:本文中所有文字、数据、图片由上海工开阀门厂文员编辑,需了解该产品的具体性能参数、结构尺寸参数、价格等,请联系单位工程师,电话:021-66090008
