一、ZMAW气动薄膜调节蝶阀产品说明：

ZMAW气动薄膜调节蝶阀是一种旋转型调节阀、具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0、1.6、2.5MPa口径由50mm至1000mm，泄漏量等级有Ⅱ级和Ⅵ级，流量特性为近似等百分比。气动切换成手动时，使用侧装手轮机构方法：拔出定位销，向上扳动手柄、蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，由相扳动手柄即可。ZMAW气动薄膜调节蝶阀阀座为碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯；阀盖由碳钢组成，内轴承由青铜、不锈钢堆焊司钛合金组成。

二、ZMAW气动薄膜调节蝶阀主要零部件材料：

阀　体：HT200、ZG230—450、ZG1Cr18Ni9Ti

阀　板：碳钢、1Cr18Ni9Ti

长　轴：1Cr18Ni9Ti

阀　座：碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯

内轴承：青铜、不锈钢堆焊司钛合金

填　料：聚四氟乙烯、柔性石墨

阀　盖：碳钢

三、ZMAW气动薄膜调节蝶阀主要技术参数：

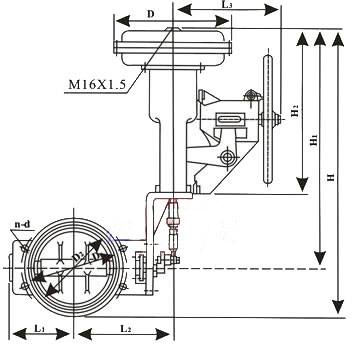

四、ZMAW气动薄膜调节蝶阀结构图：



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
