一、气动高温截止阀产品说明：

   气动高温截止阀是使用压缩气体控制阀门开关的的截止阀，他的开关均由压缩气体的供给来执行，带有散热装置的启闭装置、采用对焊或法兰方式与管道连接，适用于高温高压场的两位控制和开关操作。

二、气动高温截止阀技术参数：

       驱动方式：气动控制

气密封试验：05-0.7mpa

连接方式：法兰式、对焊式

公称压力：16、25、32MPa

适用温度：425℃ 450℃ 500℃ 550℃

用途：钢铁、冶金、电厂、热电等企业

阀体材质：锻钢、不锈钢304、304L、316、316L、铬钼钢

三、气动高温截止阀结构原理：

气动高温截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，阀门操作方便、灵活。气缸使用介质：压缩空气，氮气。气动截止阀结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。

四、气动高温截止阀主要性能规范：

      公称压力 16.0--32.0（Mpa）

壳体试验 24.0--48.0（Mpa）

密封试验 17.6--35.0（Mpa）

供气压力 0.4--0.7（Mpa）

适用介质 C:水、油品、蒸汽；P:氮氢混合气；R:碱液、液氨

五、气动高温截止阀尺寸表：

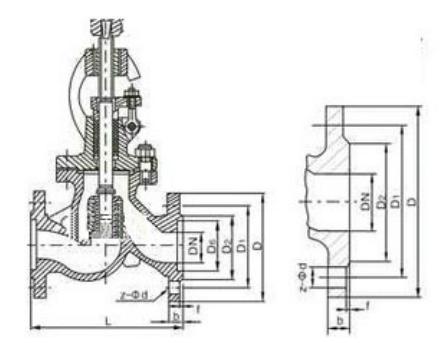

六、气动高温截止阀结构图：



气动阀门的日常维护：

1、清洗阀门：对清洗一般介质，只要用水洗净就可以了。但对清洗有害健康的介质，首先要了解其特性，再选用相应的清洗办法。

2、阀门拆卸：将外露表面生锈的零件先除锈，在除锈前，要保护好阀座、阀芯、阀杆等精密零件的加工表面，拆卸阀座应使用专用工具。

3、阀芯、阀座：两密封面有较小的锈斑与磨损可用机械加工的方法进行修理，如果损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

4、阀杆：表面损坏，只能换新。

5、推杆、导向与密封面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可适当的修理后使用。

6、压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

7、易损零件：填料、密封垫片与O型圈，每次检修时全部换新。膜片必须检查是否有预示将来可能发生裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般为2-3年。

8、气动阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可更准确地调整填料压紧力，阀芯关闭位置与阀门定位器一致。

声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008

工开阀门承诺：

（1）严格按照合同要求，提供符合设计标准，质量合格的产品。

（2）严格检查和控制原材料、原器件、配套件的进厂质量。

（3）保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。

（4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。

（5） 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。

（6） 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
