一、真空电磁阀产品说明：

真空电磁阀,真空负压电磁阀是安装在机械真空泵上的专用阀门,并与泵接在同一个电源上,泵的开启与停止直接控制阀门的开启与关闭。当泵停止工作或电源突然中断时,阀能自动将真空系统封闭,并将大气通过阀的充气口经阀充入到泵腔,从而避免泵油逆流污染真空系统。

二、真空电磁阀工作原理：

真空电磁阀是适用于真空设备管路做二位式通断切换执行机构。真空电磁阀安装于机械真空泵上的阀门，泵的开启与停止直接控制电磁阀的开启和关闭。当泵停止工作或电源突然中断时，阀门自动关闭。使真空系统保持真空并将大气充入泵腔内，从而避免泵油逆向流动而污染真空系统。它广泛应用于食品、冶金等行业真空系统管路上。

三、真空电磁阀主要技术参数：

产品规格：	DN1-DN300
阀体材质：	不锈钢
适用介质：	抽真空,空气等
温度范围：	-29～120～+300℃
介质粘度：	小于50C St(大于时需定制）
防护性能：	防水、防爆（Exd IICT5)、防腐
接线方式：	接线座式；引线式；插头式
控制方式：	常开、常闭
电源电压：	AC(380、240、220、24)V、DC(110、24)V
连接方式：	内螺纹、法兰
泄 漏 量：	零

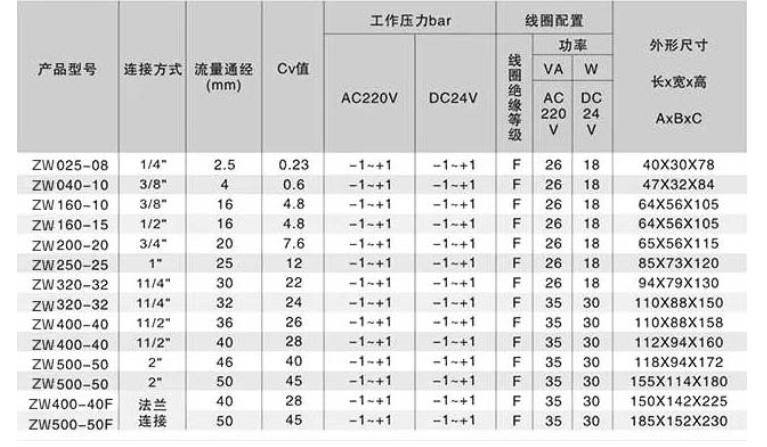

四、真空电磁阀尺寸表：

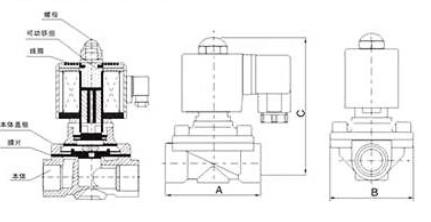

五、真空电磁阀结构图：



电磁阀使用注意事项：

1.电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

2.应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。

3.电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

4.电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

5.使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。

6.工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
