气动不锈钢截止阀（J641W-16P）具有启闭行程短，速度快，密封可靠，启闭静态等特点，主要由法兰不锈钢截止阀、气动执行器和其它气源附件等组成，是一种依靠气源驱动来启闭阀门的自控系统，借助压缩空气可实现远距离、集中控制，气动截止阀的开关速度较快，所以通常用在适用频率高且要求开关时间较快的场合，或者不适宜人工控制的特殊工况空间中，特别适合用在使用场所内没有电源驱动源的工艺管道中。

二、气动不锈钢截止阀产品特点：

1、操作方便、灵活，结构简单、制造和维护方便；

2、工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。

3、阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。

三、气动不锈钢截止阀主要性能参数：

    公称通径 DN50～DN300

公称压力 2.5 4.0 6.4 16.0（Mpa）

连接方式 法兰式

控制方式 气动控制（供气0.4-0.7Mpa）

阀体材质 铸钢、不锈钢、铬钼钢、铬钼钒钢

填料 增强柔性石墨

温度范围 -29℃-550℃

四、气动不锈钢截止阀工作原理：

气动截止阀气动控制装置的气缸依作用方式可分单作用和双作用两种。单作用带复位圆柱弹簧，具有失气自动复位功能。即失气时气缸活塞(或膜片)在弹簧作用下，驱动气缸推杆回复到气缸初始位置(行程的原始位置)。双作用气缸无复位弹簧，推杆进退须依靠变换气缸气源的进出口位置。气源从活塞上腔进时，推杆向下运动。气源从活塞下腔进时，推杆向上运动。

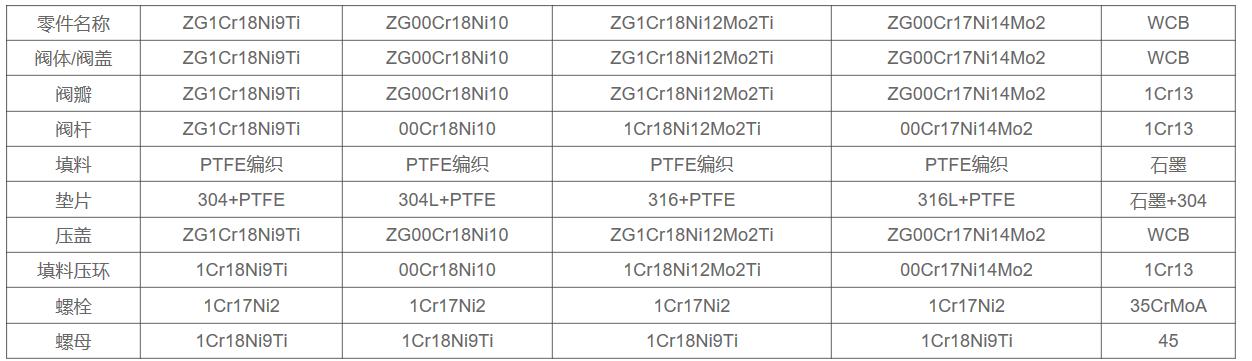

五、气动不锈钢截止阀主要零件材料：

六、气动不锈钢截止阀结构图：

气动阀门的日常维护：

1、清洗阀门：对清洗一般介质，只要用水洗净就可以了。但对清洗有害健康的介质，首先要了解其特性，再选用相应的清洗办法。

2、阀门拆卸：将外露表面生锈的零件先除锈，在除锈前，要保护好阀座、阀芯、阀杆等精密零件的加工表面，拆卸阀座应使用专用工具。

3、阀芯、阀座：两密封面有较小的锈斑与磨损可用机械加工的方法进行修理，如果损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

4、阀杆：表面损坏，只能换新。

5、推杆、导向与密封面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可适当的修理后使用。

6、压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

7、易损零件：填料、密封垫片与O型圈，每次检修时全部换新。膜片必须检查是否有预示将来可能发生裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般为2-3年。

8、气动阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可更准确地调整填料压紧力，阀芯关闭位置与阀门定位器一致。
